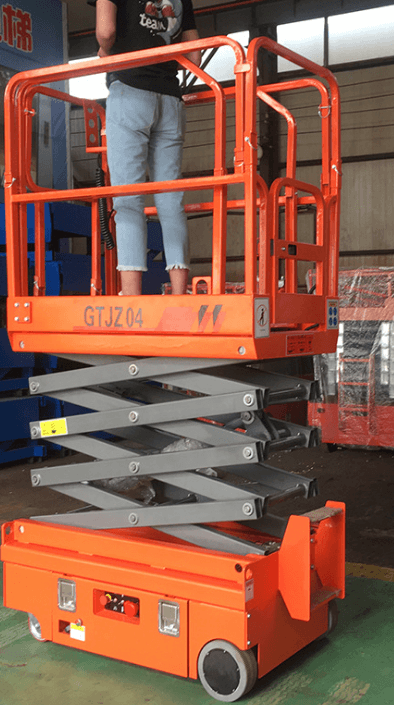

منصة رفع مقصية ：
منصة الرفع Scissor man عبارة عن معدات رفع تستخدم في الأعمال على ارتفاعات عالية. يمكنه التغلب على العقبات التي تحول دون القيام بأعمال على ارتفاعات عالية. عندما يتم رفع المنصة إلى أي وضع ، يمكن لمنصة الرفع المقصية العمل أثناء المشي. وحدة الطاقة الاحتياطية ، يمكن أن تعمل على إعادة تعيين المنصة ، والنقل المريح ، ويمكن سحبها في أي مكان. من السهل تحديد لوحة التشغيل ، حماية السلامة الميكانيكية والكهربائية والهيدروليكية المتعددة ، ونظام التكامل الكهربائي الهيدروليكي المتكامل المتقدم.
قدرة التحميل المقدرة: 320 كجم 480 كجم
دقيقة. يرفع إرتفاع: 800mm
ماكس. ارتفاع الرفع ： 16000 مم
مزود الطاقة: بطارية أو ديزل كهربائي
يتم توفير خدمة ما بعد البيع: التثبيت الميداني والتكليف والتدريب
المنصة: لوحة مربعة مضادة للانزلاق
الجهد: 110 فولت ، 220 فولت ، 380 فولت ، حسب الطلب
البيانات الفنية لمنصة Scissor man:
الجداول
|
نموذج البيانات |
DFPT-6HD |
DFPT-8HD |
DFPT-10HD |
DFPT-12HD |
|
ارتفاع الرفع (مم) |
6000 |
8000 |
10000 |
11800 |
|
ماكس. ارتفاع العمل (مم) |
8000 |
10000 |
12000 |
13800 |
|
سعة التحميل (كجم) |
380 |
320 |
300 |
300 |
|
ارتفاع الدرابزين (مم) |
1100 |
1100 |
1100 |
1100 |
|
توسيع سعة المنصة (كجم) |
100 |
100 |
100 |
100 |
|
حجم المنصة (مم) |
2700*810 |
2270*1120 |
2270*1120 |
2270*1120 |
|
تمديد طول المنصة (مم) |
870 |
900 |
900 |
870 |
|
الحجم الكلي (مم) |
2270*810*1850 |
2480*1160*2320 |
2480*1150*1920 |
2480*1160*2610 |
|
القدرة على الصف |
25% |
25% |
25% |
25% |
|
رفع المحرك |
24V / 3KW |
24V / 3KW |
24V / 3KW |
24 فولت / 4.5 كيلو واط |
|
سرعة القيادة (مخزنة) |
3.5 كم / ساعة |
3.5 كم / ساعة |
3.5 كم / ساعة |
3.5 كم / ساعة |
|
سرعة القيادة (مرفوعة) |
0.8 كم / ساعة |
0.8 كم / ساعة |
0.8 كم / ساعة |
0.8 كم / ساعة |
|
بطارية خالية من الصيانة V / Ah |
4*6/450 |
4*6/450 |
4*6/450 |
4*6/450 |
|
الوزن الذاتي (كجم) |
2000 |
2100 |
2500 |
3000 |
منصة رفع مقصية متحركة ：
الحمولة: 300kg-2000kg
ماكس. رفع الارتفاع ： 18 م
سرعة الرفع: 4-6 م / دقيقة
الطاقة: اختيار AC & DC
نموذج كهربائي هيدروليكي
مواصفات منصة رفع مقص المحمول:
الجداول
|
رفع مقص متحرك |
حجم المنصة (مم) |
حمل (كلغ) |
الارتفاع (م) |
الحجم الكلي (مم) |
الوزن (كجم) |
|
SJY0.3-4 |
2100*830 |
300 |
4 |
2250*950*1100 |
800 |
|
SJY0.3-6 |
2100*830 |
300 |
6 |
2250*950*1200 |
880 |
|
SJY0.3-7 |
2100*830 |
300 |
7 |
2250*950*1280 |
970 |
|
SJY0.3-8 |
2100*930 |
300 |
8 |
2250*1060*1380 |
1050 |
|
SJY0.3-9 |
2100*930 |
300 |
9 |
2250*1060*1500 |
1165 |
|
SJY0.3-10 |
2100*1230 |
300 |
10 |
2250*1350*1530 |
1360 |
|
SJY0.3-11 |
2100*1230 |
300 |
11 |
2250*1350*1650 |
1400 |
|
SJY0.3-12 |
2550*1530 |
300 |
12 |
2720*1670*1750 |
2260 |
|
SJY0.3-14 |
2812*1530 |
300 |
14 |
3045*1730*1810 |
2400 |
|
SJY0.3-16 |
2812*1600 |
300 |
16 |
3045*1800*2080 |
3500 |
|
SJY0.3-18 |
3070*1600 |
300 |
18 |
3250*1800*2080 |
3900 |
نطاق التطبيق المصنعة لمنصة رجل مقصية:
صيانة مصابيح الشوارع البلدية ، وحركة المرور ، والعمل على ارتفاعات عالية للطاقة الكهربائية ، وصيانة مصباح الشارع المجتمعي ، وخط الطاقة الكهربائية للارتفاعات العالية ، وصيانة مراقبة شرطة المرور ، وصيانة مصابيح الورشة ، وأعمال وصيانة المجتمع على ارتفاعات عالية.
ميزات منصة رفع الرجل المقص:
1 ، مع نظام حماية السلامة الهيدروليكية لمنصة الرفع الزائد لمنصة رفع شوكة القص الهيدروليكية ، الهيكل الرئيسي لمنصة الرفع مع تحكم مستطيل من الفولاذ المنغنيز عالي القوة ، قوة عالية ، قوي ودائم.
2. تتكون من ثلاثة أجزاء: القاعدة ، ذراع الرافعة والطاولة. القاعدة ملحومة بلوحة فولاذية متطابقة. ذراع الرافعة عبارة عن رفع رأسي بمفصلة القص.
3. مجهزة بنظام حماية أمان ضد السقوط لمنع انفجار الأنابيب.
4. صمام تنازلي يدوي للهبوط الطارئ في حالة انقطاع التيار الكهربائي.
5. تعتمد الأسطوانة الهيدروليكية الأرضية الدقيقة والأختام المستوردة لضمان أداء الختم الجيد للأسطوانة.
6. إرتفاع السياج الواقي لمنصة الرفع يتراوح بين 900mm و 1200mm. يمكن للعملاء اختيار ارتفاع السياج وفقًا للمتطلبات.
7 ، يمكن أيضًا تجهيز منصة الرفع بجهاز هيدروليكي يدوي ، ويمكن أن تكون في حالة انقطاع التيار الكهربائي أو لا توجد أماكن لإمداد الطاقة مثل أعمال الرفع المعتادة ، ويمكن أن تضيف منصة تلسكوبية ، عندما لا يكون طول المنصة كافياً للتمديد إلى الموضع المطلوب ، لذلك لتحسين كفاءة العمل.
